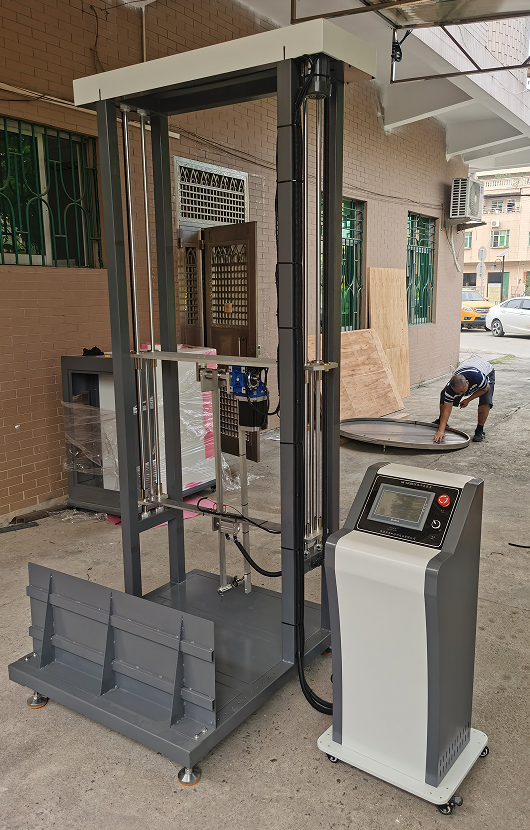

擺錘沖擊及跌落試驗裝置
產品型號
更新時間
2025-04-23廠商性質
瀏覽次數
287產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
1、控制方式：PLC控制，觸摸屏人機界面操作；
2、測試工位：1工位；
3、框架機構：整體采用鋼制方通為骨架，冷軋鋼板密封，獨立控制箱，噴塑工藝，底部裝有調平腳輪，方便運輸安裝；
4、設備驅動：落錘擺錘升降均由步進減速電機驅動，擺錘跌落高度由獨立伺服減速電機驅動，釋放方式由各自吸合電磁鐵釋放；
5、擺錘擺桿：長度1000㎜，與擺錘錘頭構成各等效質量；
6、沖擊高度：擺錘通過伺服電機通過脈沖調節不同的角度達到對應的沖擊高度，落錘由步進電機精準控制位移高度實現垂直沖擊；
7、擺桿長度：擺桿座中心到?jīng)_擊錘中心1000㎜；
8、擺錘錘頭：5J、10J、20J、50J對應配置錘頭：1.7kg、5kg、5kg、10kg各一個，每個錘頭配獨立擺桿（插銷互換式）；
9、落錘錘頭：5J、10J、20J、50J對應配置錘頭：1.7kg、5kg、5kg、10kg各一個，配置不銹鋼跌落護套；
10、元件材質：鋼制表面鍍硬鉻；
11、可調高度：擺錘200-2000mm,落錘2500mm；
12、試樣安裝：配有滑動固定架，大試樣可移除固定架落地直接沖擊，小樣品可以背靠固定架或用束帶固定在支架上；
